机械结构设计要便于拆卸和维修图 例 说明

不合理

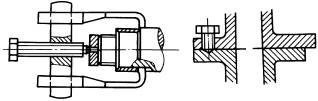

　　 合理 改进后，箱壁上打2～4个工艺孔，轴承外圈拆卸方便

不合理

　　 合理 改进后，轴承盖设计了工艺螺纹孔，可避免非正常拆卸 弹性柱销联轴器的柱销，在不移动其他零件的条件下，应能自由拆卸，尺寸A视拆装柱销而定

不合理

　　 合理 改进后，增大了扳手空间，便于拆装

不合理

　　 合理 改进后，在件底部留有坡度，便于拆卸

不合理

　　 合理 改进后，结构上设计便于拆卸的钩槽；改进后，结构上设计起盖螺钉或拆卸受力点
